Cimatron 2024来了

Cimatron 2024的新功能

2024版Cimatron为先进刀具制造提供无与伦比的工具

Cimatron 2024继续专注于核心能力,同时通过与山特维克可乐满的合作融入新技术。

2024版本在产品的各个领域都引入了新功能,是一个重点关注5个关键领域的实质性版本:自动化、简化用户体验、生产力、流程管理和数字连接。

下载手册

起草/用户界面

  • 先进的工作流程增强功能,包括多视图间距、图纸更新的批处理、混合面的切线控制以及封顶内部岛的简便选项。
    Batch drawing updates
    批量图纸更新
  • Cimatron 2024还引入了用于控制绘图标准的全新图形用户界面、改进的绘图分析可视化以及倒角面的自动链式选择。
    Auto selection and chaining of chamfer faces
    倒角面的自动选择和连锁
  • CAD用户还将享受到2D绘图的许多新功能,如导入PDF作为真实几何体和文本、新的最小距离尺寸标注、增强的符号以及改进的几何基准和公差(GD&T)。
    Improved geometric datum and tolerancing (GD&T)
    改进几何基准和公差(GD&T)

CAD

    • 模具制造商获得了强大的CAD增强功能,可在一次操作中处理多条曲线,并自动将肋的几何形状扩展到零件侧壁。此外,Cimatron 2024现在可以在无法生产完整肋条的复杂情况下创建部分肋条。
    • 在模具设计中,三维流道的结构得到了改进,可根据恒定体积、垂直方向或截面方向提供更好的设计控制。
3D runner design
3D流道设计
  • 电极设计是模具生产过程的关键环节。2024版包括用于优化电极体形状的灼烧体操作自动化、电极延伸控制和用于手动构建的非切割规则。
  • 模具设计师现在可以轻松构建三维拉丝模几何形状,以便在拉丝操作过程中控制材料流动,从而实现无裂纹和皱褶的最佳零件成型。新例程将根据截面类型生成拉拔珠,并自动将结果混合到粘结面中。
    3D drawbead geometry
    三维拉珠几何图形

CAM

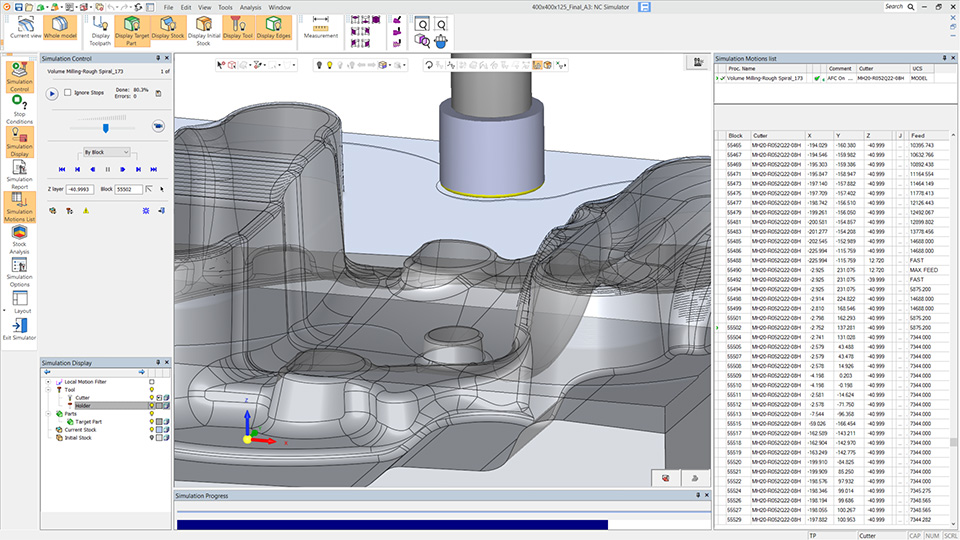

  • 增强型自动进给控制(AFC)程序已完全重新开发,通过自动控制进给速度来优化粗加工的毛坯去除,从而使运动更平稳,加工时间更快,刀具寿命更长,机床主轴和轴的更换次数更少。通过与山特维克可乐满进行的现场基准测试,数控机床的切削时间缩短了10%以上。
    Automatically use remaining stock for 5-axis operations
    用于粗加工的自动进给控制(AFC)使数控机床的切削时间缩短10%以上
  • Cimatron 2024引入了一种新的三轴去毛刺程序,用于沿锐利边缘创建倒角或圆角形状。CAM用户可以生成恒定宽度或恒定深度的倒角,以及恒定宽度或恒定半径的圆角。
    3-axis deburring
    3轴去毛刺
  • 对于五轴加工,软件现在允许在粗加工期间自动使用之前三轴加工的剩余毛坯。这样就可以使用更短的刀具,以提高稳定性。
  • 五轴自动倾斜功能得到显著增强,在某些情况下计算时间最多可缩短25倍。效率的大幅提升提高了生产率,缩短了整体加工时间。
    5-axis auto tilt
    5轴自动倾斜
  • 粗加工过程中的预钻孔新选项可防止刀具陷入盲孔。Cimatron将自动定义预钻的最佳位置和深度,作为粗加工程序的一部分。
  • 在机检测测头模块现在支持多点选择和圆柱形测头,使检测过程更加灵活和精确。
    Multipoint selection for probing
    多点选择探测
  • 刀具路径现在可以根据刀具寿命或切削长度进行分割,从而在加工操作过程中提供更好的控制和优化。采用了新的NC模板管理器,简化了用户的编辑过程。
    Toolpath nodes help predict quality
    刀具路径节点有助于预测质量
  • 此外,显示刀具路径节点的功能提供了宝贵的可视化能力,帮助CAM用户预测精加工刀具路径的质量,特别是在使用精细表面质量选项时。此外,刀具路径模拟器的计算时间也得到了显著改善,使生产率平均提高了30%以上。

数字连接

  • Cimatron 2024非常重视数字连接性,该版本通过与CoroPlus®刀具库和TDM刀具管理系统直接集成,释放了山特维克可乐满的强大功能。
    CoroPlus® Tool Library connection
    CoroPlus® 工具库连接
  • 通过利用CoroPlus®刀具库,用户可访问超过900,000个切削刀具项目的庞大集合,系统可根据材料、操作和刀具类型提供智能刀具建议。这种集成优化了加工过程,无需手动输入数据即可获得更好的结果。
    TDM library connection
    TDM库连接
  • Cimatron 2024包括与NCSIMUL的新集成,适用于希望使用NCSIMUL模拟G代码的客户。所有相关数据,如G代码、工件、库存、夹具和切削刀具,都将自动从 "任务管理器 "传输到NCSIMUL。
    NC SIMUL
    NC SIMUL
